工作中常有人問(wèn)起，北美壓鑄協(xié)會(huì)(NADCA)把壓鑄模具材料分為A、B、C、D、E五個(gè)等級(jí)，劃分依據(jù)是什么?是不是A類材料比其它幾類質(zhì)量更好?下面就聊聊這個(gè)小話題。

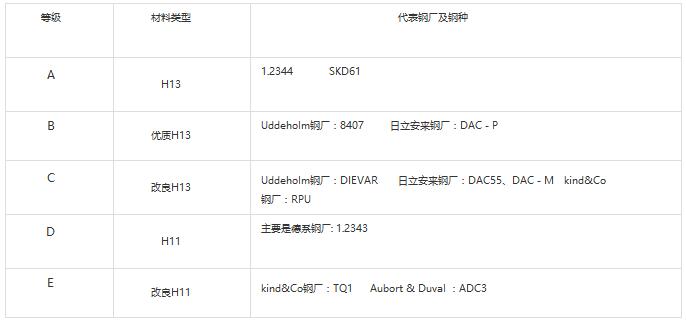

　　為了說(shuō)清楚這個(gè)問(wèn)題，我們先聊一聊H13與H11區(qū)別，然后再說(shuō)一下H13與H11改良型鋼種。(有關(guān)模具鋼命名標(biāo)準(zhǔn)請(qǐng)參考AISI、DIN、JIS、GB日立金屬HMDS資料。H13相當(dāng)DIN：1.2344，H11相當(dāng)DIN：1.2343)。請(qǐng)看下表各類H13、H11及它們改良鋼種化學(xué)成份：

　　可以看出H13與H11主要區(qū)別在于H13釩V含量高于H11，差不多是H11的一倍左右。釩與碳元素結(jié)合生成硬度很高碳化物，用H13制造模具耐磨性更好，壽命更長(zhǎng)。題外話，H13和H11除了用作熱作鋼外，也可以用于塑料模具，因?yàn)樘蓟C很硬，當(dāng)拋光要求達(dá)到10000號(hào)以上時(shí)，易于從基體中被拋出來(lái)，形成所謂的“針孔”，所以很多車燈硬模選用含釩量低H11(1.2343)，而非H13。H13與H11改良鋼種主要是采用高鉬Mo低硅Si方式，高鉬作用主要增加高溫強(qiáng)度，提高紅硬性來(lái)延緩龜裂出現(xiàn)，從而延長(zhǎng)模具壽命。而低硅Si作用主要提高沖擊韌性，降低開(kāi)裂風(fēng)險(xiǎn)，因此相較H13或H11來(lái)講，改良型鋼種因含高鉬低硅元素，具有更高強(qiáng)度，抗早期龜裂，更好韌性，所以高壽命壓鑄模通常選這類鋼種。但請(qǐng)注意，并非鉬含量越高越好，硅含量越低越優(yōu)，防止過(guò)尤不及，相關(guān)內(nèi)容可參考日立HMDS培訓(xùn)資料。

　　通過(guò)以上介紹我們應(yīng)該了解，NADCA對(duì)壓鑄模具鋼分為A、B、C、D、E五類，不是按模具鋼材質(zhì)量等級(jí)劃分，而是根據(jù)化學(xué)成份來(lái)定義。
